● [ スクリーン ] は加法混色する [ 描画モード ]

　「加法混色」とは、照明などの混色の総称で、色を重ねれば重ねるほど、「白」に近づく混色の方法のことを呼びます。[ 描画モード ] の [ スクリーン ] は、「基本色」に対して「合成色」の色を加法混色で掛け合わせるモードです。「結果色」は、「基本色」の色が明るくなります。

　右のレタッチ例では「人物」の [ レイヤー ] の上に「蝶々」のイラスト [ レイヤー ] を重ねて、 [ スクリーン ] にしたものです。 [ スクリーン ] は、ふたつのプロジェクター(映写機)で異なる映像をひとつのスクリーン(壁)に、同時に投影したときのイメージに近くなります。

　「基本色」レイヤーと「合成色」レイヤーの画像がまったく同じ場合は、解説１の画面３のように、はっきりとその効果がわかります。こうした性格を利用すると、暗い写真を明るく補正するといった応用テクニックが使えます。

　　（参照： [ 描画モード ] とは）

● [ スクリーン ] はどの程度変化する？

[ スクリーン ] の計算式は、

となります。

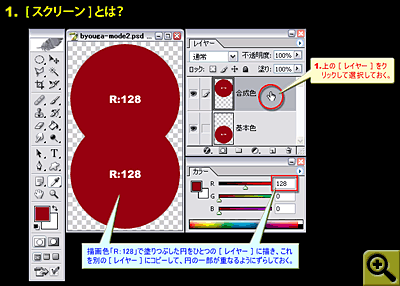

　解説１は、「 R：128　G：0　B：0 」（カラーパレットを RGB にしたときの数字）という暗い赤で塗りつぶされた円を「基本色」レイヤーに描き、別の [ レイヤー ] である「合成色」レイヤーに同じ円をコピーして、ふたつの円の一部が重なるようにずらして配置したものを、 [ スクリーン ] で合成してみたものです。

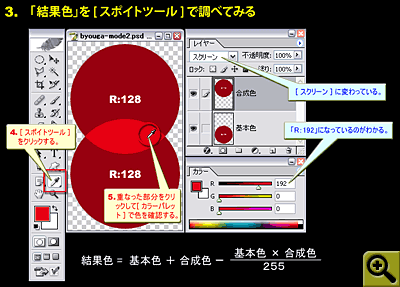

　このふたつの円を [ スクリーン ] で合成した「結果色」を [ スポイトツール ] でクリックしてみると、「 R：192　G：0　B：0 」であることがわかります。上の計算式に当てはめてみると…

と、小数点以下の桁が多い「 191 」となりますが、「結果色」としては、端数が四捨五入されてしまい「 192 」となります。

●「合成色」をコピーしてさらに[ スクリーン ] する

　解説１の画面３の [ スクリーン ] した「合成色」レイヤーを別の [ レイヤー ] コピーすると、 [ スクリーン ] のままコピーされますが、そのときの「結果色」はさらに明るい赤になります。この色を調べてみると、「 R：224　G：0　B：0 」であることがわかります。これは、画面３の「結果色」である「 R：192 」に、「合成色」の「 R：128 」を [ スクリーン ] しているからです。つまり…

ということです。

● R：255 の赤は変化しない

　[ スクリーン ] を使っても何も変化しない色があります。それは RGB 各色が最大値の「 255 」の場合です。つまり、「 R：255 」の赤色は、 [ スクリーン ] しても「 R：255 」のままということです。その理由は計算してみると明らかです。

　もうひとつ、「 R：0　G：0　B：0 」のような RGB 各色がすべて「 0 」の場合、つまり「黒」も変化しません。

レタッチ例 ★クリックで拡大 　 ▼例 上に重ねた [ レイヤー ] の [ 描画モード ] を [ 乗算 ] にすると [ 通常 ] [ スクリーン ]

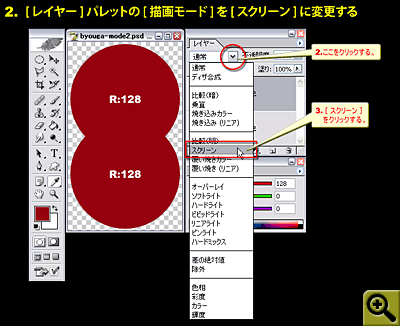

解説１ ★クリックで拡大 　 ▼画面１ [ スクリーン ] とは ▼画面２ [ レイヤー ] パレットの [ 描画モード ] を [ スクリーン ] に変更する ▼画面３ 「結果色」を [ スポイトツール ] で調べてみる

● [ スクリーン ] は RGB の各色個別に適用される
