  ■直線と曲線で半円形を描く
前のページ スタジオグラフィックス トップページへ ひとつ前のページに戻る 次のページ

Share (facebook)   Photo & Text : 薮田織也

対応
>>
Photoshop 7.0 Photoshop CS Photoshop CS2 Photoshop CS3

●曲線は [ 方向線 ] で描く

  [ アンカーポイント ]( ) の打ち方次第で、直線と曲線を切り替えて、 [ パスオブジェクト ] を描くことができます。

 直線は [ ペンツール ]() で画面 ( アクティブ画像領域 ) をクリックして打って、2個以上の [ アンカーポイント ]( ) で結びますが、曲線は [ アンカーポイント ]( ) から [ 方向線 ]() と呼ばれる補助線を引き出すことで描きます。

● [ 方向線 ] が曲線を作る

  [ アンカーポイント ]( ) から引き出される [ 方向線 ]() の長さ、傾きによって、 [ アンカーポイント ]( ) と [ アンカーポイント ] ( ) を結ぶ [ セグメント ] の形状が変化します。

[ パスオブジェクト ] の各部名称参照

● [ 方向線 ] の引き出し方

  [ アンカーポイント ]( )を打つときに、クリックではなく、マウスボタンを押し込んだ状態で、マウスをドラッグすると、 [ 方向線 ]() が引き出されます。(画面4画面5参照)

  [ パスオブジェクト ] を描いている最中に、 [ アンカーポイント ]( ) の打ち方を変えると、直線と曲線の混ざった [ パスオブジェクト ] が描けます。

● [ 方向線 ] は図形ではない

  [ アンカーポイント ]( ) から引き出される [ 方向線 ]() は、あくまでも [ セグメント ] の形状を決める補助的な線であり、図形ではありません。 [ 方向線 ]() が出ている [ アンカーポイント ]( ) か、 [ 方向線 ]() によって曲線になっている [ セグメント ] が選択されているときのみ表示され、 [ パスオブジェクト ] の選択を解除すると消えます。

● [ Shift ] キーを押しながらで水平垂直

画面3画面5のように、 [ Shift ] キーを押しながらの操作は、 [ セグメント ] や [ 方向線 ]() を水平、垂直、また45度の角度で引くことができます。

●[ アンカーポイント ] を閉じて完成

 終点となる [ アンカーポイント ]( ) は、始点の [ アンカーポイント ]( ) に重ねて打ちます。終点となる [ アンカーポイント ]( ) を打つとき、始点の [ アンカーポイント ]( ) の近くに [ ペンツール ]のマウスポインタ () を近づけると、画面6のように、マウスポインタの形状 () が少しだけ変わります。[ ペンツール ] のマウスポインタの右下に、「。」が表示されているのがわかるでしょうか。マウスポインタがこの状態 () になっているときにクリックすれば、多少、マウスポインタの場所が始点の [ アンカーポイント ]( ) よりずれていても、 [ パスオブジェクト ] を閉じることができます。

● [ アンカーポイント ] の数に注意

 半円形などの曲線が存在する [ パスオブジェクト ] を描くときは、 [ アンカーポイント ] ( ) の数に注意します。ここで紹介している方法では、 [ アンカーポイント ]( ) の数がみっつです。三角形と同じ [ アンカーポイント ]( ) の数で描画できるわけです。 [ ペンツール ]() の使い方に馴れていないと、曲線の形状をキレイにしようと [ アンカーポイント ]( ) を無駄に打ちがちですが、曲線をキレイに表現するには、 [ アンカーポイント ]( ) をできる限り少なくすることが重要なのです。

● [ カスタムシェイプツール ] で半円形

  [ カスタムシェイプツール ]( ) には円や多角形はありますが、「半円形」はありません。確かに、一度の操作で「半円形」を作ることはできませんが、あるテクニックを使うと、 [ カスタムシェイプツール ]( ) を使って簡単に「半円形」が描けるのです。(方法は後日アップ予定



● [ パスパレット ] を確認しておこう

  [ ペンツール ]() で描いた [ パスオブジェクト ] は、[ パスパレット ] に「作業用パス」という名前で一時保存されます。「作業用パス」は、新しく [ パスオブジェクト ] を作成すると、以前の [ パスオブジェクト ] は消され、新しい「作業用パス」が作成されるので、消したくない [ パスオブジェクト ] は必ず名前を付けて保存しておきましょう。

  [ パスオブジェクト ] の保存方法

画面8




  半円形を描く ★クリックで拡大

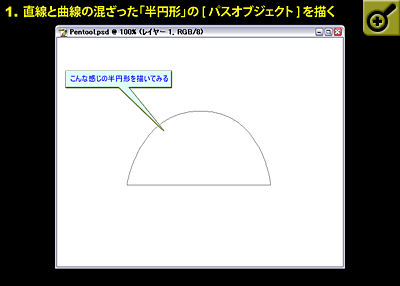

▼画面1 直線と曲線で半円形の [ パスオブジェクト ] を描く
Clickで拡大

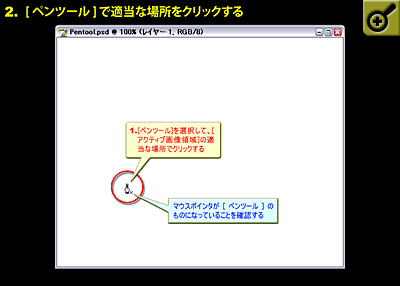

▼画面2 [ ペンツール ] で適当な場所をクリックする
Clickで拡大

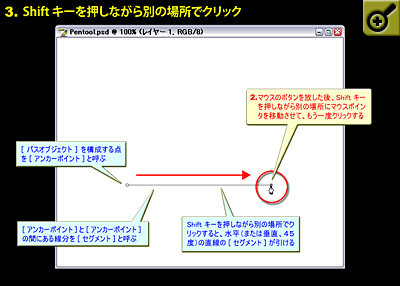

▼画面3 [ Shift ] キーを押しながら別の場所でクリック
Clickで拡大

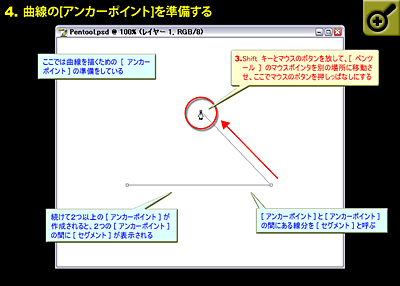

▼画面4 曲線の [ アンカーポイント ] を準備する
Clickで拡大

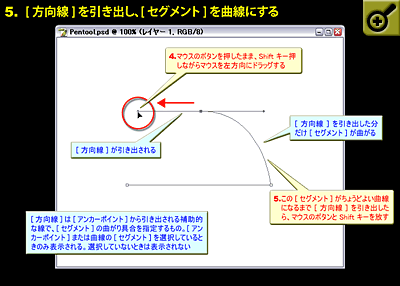

▼画面5 [ 方向線 ] を引き出し、 [ セグメント ] を曲線にする
Clickで拡大

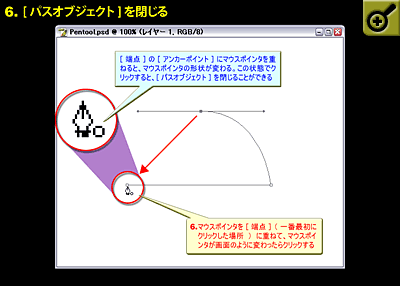

▼画面6 [ パスオブジェクト ] を閉じる
Clickで拡大

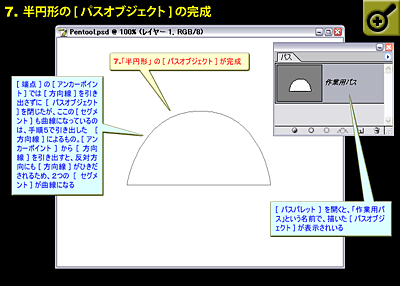

▼画面7 半円形の [ パスオブジェクト ] の完成
Clickで拡大



●関連

ペンツールの基本1
[ オプションバー ] の設定
直線で三角形を描く
[ 方向線 ] を使って曲線の曲がり具合を変える
[ セグメント ] を直接選択して曲線の曲がり具合を変える
[ アンカーポイント ] の移動と選択
三角形を半円にする - [ アンカーポイントの切り替えツール ]
半円を三角形にする - [ アンカーポイントの切り替えツール ]
[ パスオブジェクト ] 全体を移動するには
[ パス ] の閉じ方
[ セグメント ] の削除の仕方
[ アンカーポイント ] の追加
[ アンカーポイント ] の削除
[ パス ] の保存
[ パス ] から [ 選択範囲 ] を作成して写真を切り抜く

初出:2005/06/22
