第6回 デジカメ画像の高速化考察 (2)

Clickで拡大

昼寝

まぁまぁ、のんびりと行きましょうよ。
(干支とはまったく無関係ですが・・)

  2004/01/14

■〜ホストアダプタとメモリアダプタ〜
ひとつ前のページに戻るこのページのトップへ
    2004年もこのデジカメPopEyeを含め、スタジオグラフィックスをどうぞよろしくお願い致します。

■USB2.0ホストアダプタ
ひとつ前のページに戻るこのページのトップへ


さて、今回はデジカメ画像の高速化考察の第二弾。このテーマ、ずいぶんと間があいてしまいましたが、前回はUSBについてを解説しました。覚えていますか?
要点は、USBには「互換性の高いUSB1.1」と「高速なUSB2.0」があり、パソコンと周辺機器(デジカメ)の両方がUSB2.0対応機器の場合に限り、USB2.0の高速データ転送が実現するというものでした。

さて、この点をもう少し詳しく述べてみましょう。
USB1.1とUSB2.0のコネクタやケーブルの形状は全く同じです。何か違うかと言えば、それぞれの機器に搭載されているUSBを制御するICチップがUSB1.1のみに対応したものか、USB2.0にも対応した比較的新しいものか、ということです。USBを制御するICチップは機器に埋め込まれています。すなわち、原則としてUSB2.0に対応したICチップを搭載したパソコンと周辺機器を購入して高速性を実現する、ということになります。

今、市販されているパソコンのほとんどがUSB2.0に対応しています。しかし、少し以前に購入したパソコンの場合は、USB1.1のみ対応のものも多いのが実状です。僕が仕事で使っているデスクトップPC(2003年初春に購入)とノートPC(2年半前に購入)ともにUSBコネクタは装備されていますが、USB2.0には対応していません。そんなとき、USB2.0に対応させるためには、パソコン自体を買い替えるか、従来のパソコンにUSB2.0ホストアダプタ製品を増設するか、ということになります。

USB2.0ホストアダプタとは、USB2.0に対応したUSB制御ICチップが埋め込まれた拡張カード(インタフェースボード)で、デスクトップPC用には「PCIバス」と呼ばれる増設スロット用の基板、ノートPC用に「PCカードスロット(カードバス)」用のPCカード製品を増設するのが一般的です。
飛鳥でも前者を『IF/USB20PCI』(ダイレクト価格:2,580円)、後者を『IF/USB20CB』(ダイレクト価格:4,380円)という型式番号で取り扱っています。
これらの拡張カードにはUSBコネクタが装備されていて、パソコンに増設後は、パソコンに元々あったUSBコネクタにUSB2.0の周辺機器を接続するとUSB1.1で、拡張カードのUSBコネクタの方に接続するとUSB2.0の高速転送ができるようになる、という仕組みです。


デスクトップPC用のUSB2.0ホストアダプタ。


ノートPC用のUSB2.0ホストアダプタ。










メモリアダプタの役目
ひとつ前のページに戻るこのページのトップへ
  こうして、USB2.0対応パソコンに買い替えたり、USB2.0ホストアダプタを増設することでパソコンはUSB2.0に対応となるわけですが、周辺機器側がUSB2.0に対応していないということもあります。特にデジカメ。デジカメ自体は小型/軽量、高画質などカメラ本来の性能を研鑽し、かつローコスト生産を念頭に進化しているので、USB接続に対しては細かな配慮はされていないが実状です。そのため折角、40倍も高速な(理論値)USB2.0をパソコン側で用意しても、デジカメがUSB1.1では意味ないなぁ、ということが結果的によくあるわけです。

そんなわけで、パソコンとデジカメを直接ケーブル接続せず、コンパクトフラッシュやメモリスティック、SDカードなどのメディアをパソコンのUSB2.0に接続して画像を高速転送する、というユーザも多いのです。そこで必要となるのがデジカメから取り出したメモリを挿入して、パソコンに装着するためのメモリアダプタです。このメモリアダプタもUSB2.0に対応している製品を選択します。

なんだかここまでの流れを文書にすると、やけにややこしい話(笑)に感じてしまいますね。いかんいかん。でも、メモリアダプタ自体は単純な周辺機器なんです。
メモリアダプタはメモリカードリーダー/ライターなどとも呼ばれます。一般に販売されている製品は、様々なアイディアが詰め込まれており、形状や価格は実に様々です。最もポピュラーな製品は、コンパクトフラッシュやメモリスティック、SDカードなど複数のメディアを装着する口を装備し、USBコネクタに接続する形状のものでしょう。僕も仕事柄、いろいろなデジカメ、すなわちいろいろなメモリカードを使うので、このようなメモリカードリーダー/ライターをパソコンのUSBコネクタに繋いで便利に使っています。

■飛鳥のUSB2.0メモリアダプタ(メモリカードリーダー/ライター)
ひとつ前のページに戻るこのページのトップへ


飛鳥製品で代表的なものは、コンパクトフラッシュ/マイクロドライブ対応の『Tripper』シリーズと、メモリースティック/メモリースティックPRO対応の『MS-Style』です。『Tripper』シリーズはご存じ、ハードディスクとバッテリーを内蔵したポータブルストレージで、パソコンに接続すれば、USB2.0対応のメモリカードリーダー/ライターとしても利用できます。
一方、『MS-Style』はメモリースティック挿入口とフラッシュメモリを内蔵したメモリアダプタで、太めのペンのような形状をしています。USBコネクタに直接接続しても利用できますし、USBコネクタがパソコンの背面にある場合は、同梱されているUSB接続ケーブルをパソコンの前に出しておけば接続はしやすくなります。もちろん、どちらの製品もUSB1.1のコネクタに接続することも可能で、その場合はデータ転送速度は規格上で頭打ちになるので、"それなり"ということになります。

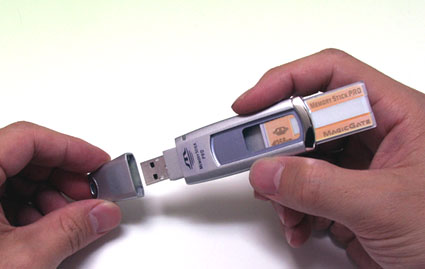

メモリースティックPROの高速性能を引き出すメモリアダプタ『MS-Style』。
メモリアダプタの詳細は次回につづく!!
